■ 产品介绍
探尺用于高炉炉顶系统，是高炉中必不可少的重要检测及自动检测设备，用以准确探测料面高度，以便及时上料，即可防止料满时开大钟顶弯钟杆，又防止亏料时炉顶温度过高，烧坏炉顶设备。传动方式为电动卷扬通过料条带动探头动作。
■ 工作原理
高炉内的料位随着炼铁生产的进行而不断变化，本产品对炼铁生产过程中高炉内部的料位进行监测，监测的原理是通过对卷扬机的控制，通过测控部分实现的。具体可分为放尺操作、扶尺操作及提尺操作三种工作方式。
(1) 放尺：高炉加料后，需要放尺以对料位进行测量。这一过程称为放尺操作，放尺时是重锤处于自由下落状态，同时抱闸保持松闸状态，此时电机产生的提尺力矩小于重锤的重力力矩，使重锤匀速下落，从而保证重锤到达料面时，不仅无倒尺现象发生，而且链条一直保持有一定的张力而张紧。
(2) 扶尺：当探尺到料面后，由于料面的支撑和电机弱矩收取的共同作用，使重锤只能随着料面的下行而下移，这即为扶尺操作。当发生塌料时，重锤也能很快的跟随上去。此时由编码器和测控仪表所测的数据即为料面的高度。当重锤随料面下行到设定料线时测控仪表将发出”到料线”信号，若此时装料过程已准备好，控制柜将转入提尺操作，否则仍然跟随料面进行检测，当重锤随料面下降至”下限”位时，控制柜将提尺操作以保护重锤不被烧毁。
(3)提尺：高炉加料时必须先将探尺重锤提起至”零位”，这一过程为提尺操作。提尺时，是对卷扬电机加给正向的直流电压，使电机以正常驱动功率驱动减速器，带动卷扬绳轮收取钢丝绳，使重锤上行，同时光电编码器随着绳轮作同步旋转，并将重锤的实际位置检测出来。当重锤上行至零点时，测控仪表将发出”到零点”信号，卷扬控制柜将要据此信号切断电机电源和抱闸电源，使重锤停在”零位”。

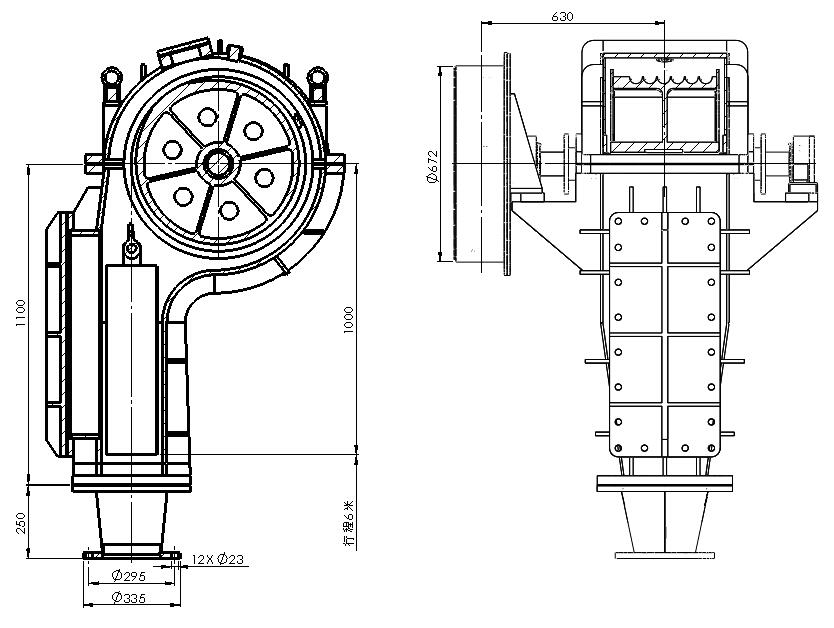

■ 外形图
