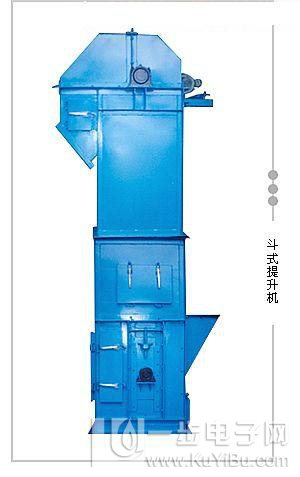

TH斗式提升机是一种圆环链式斗提机。TH型斗式提升机是我厂基于HL型斗式提升机研制的新产品,与其相比,具有输送量大,提升高度高,运行平稳可靠,寿命长等显著优点。
TH斗提机备有两种料斗：
zh型（中深斗）一般使用于输送湿的,一结块,较难抛出的物料, 如湿砂,型砂,化肥,碱粉等。
sh型（深斗）一般使用于输送干燥的,松散易于抛出的物料,如水泥,碎石,煤块,等。
TH斗式提升机具有以下特点：
1,输送量大,相同斗宽的TH型与HL型相比,输送量增大近一倍：
2,采用了组装式链轮。有轮体,轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后,可拧下螺栓,拆换轮缘,更换方便,且节约拆料,降低了维修费；
3,下部采用了重锤杠杆式张紧装置,即可实现自动张紧。一次安装后不需调整,又可以保持恒定的张紧力,从而保证机器的正常运转,避免了打滑或脱链；
4,牵引件为低合金高强度圆环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。
本提升机代号为TH,即圆环链斗式提升机；产品规格以斗宽表示,其主要列于下表：
型 号 | TH160 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 |
料斗型式 | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh |
输送能力,m3 /h | 16 | 30 | 30 | 48 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | 150 | 240 | 240 | 360 | 360 | 540 |
料斗 | 料斗容量(l) | 1.2 | 1.9 | 3 | 4.8 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 24 | 38 | 38 | 60 | 60 | 95 |
斗距(mm) | 350 | 450 | 512 | 688 | 936 | 936 | 1001 |
链条 | 园钢直径 x节（mm) | φ12X45 | φ18X64 | φ22ei0X86 | φ24X86 | φ24X86 | φ28X92 |
单链条破 断强（KN) | ≥170 | ≥320 | ≥480 | ≥560 | ≥560 | ≥660 |
料斗运动 速度 (m/s) | 1.3 | 1.2 | 1.4 | 1.5 | 1.6 | 1.6 | 1.6 |
传动链轮转数 (r/min) | 62.5 | 46.8 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 30.5 | 28 |
输送物料的 最大块度（mm） | 20 | 25 | 35 | 40 | 50 | 60 | 75 | 85 | 100 |
