■ 介绍
混风切断阀，属于阀门技术领域。采用液压传动，其热风侧法兰及阀板均设有冷却水通道，阀板结构简单，开闭动作平稳，能实现双向密封，且密封可靠，密封面磨损小。阀杆采用浮动密封装置，还设有微动调节机构。本实用新型结构紧凑、体积小，工作寿命长，工艺操作适应性强，制造成本低，易于安装、维护和维修，可广泛应用在大小高炉的热风炉管路系统中。

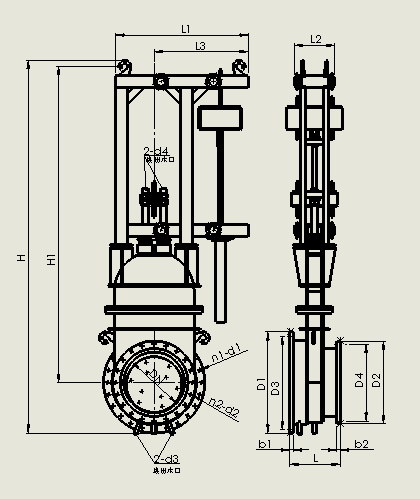

■ 技术参数
DN | D1 | D2 | D3 | D4 | L | b1 | b2 | n1-d1 | n2-d2 | 孔位 | d3 | d4 | H | H1 | L1 | L2 | L3 |
400 | 880 | 620 | 820 | 560 | 400 | 27 | 27 | 20-22 | 16-22 | T |
|
|
|
|
|
|
|
500 | 920 | 740 | 860 | 680 | 500 | 35 | 30 | 24-27 | 20-28 |
| R1 | Rc1½ |
|
|
|
|
|
600 | 1000 | 820 | 930 | 760 | 500 | 40 | 35 | 24-28 | 20-28 | T | R1 | Rc1½ | 3525 | 2520 | 1130 | 610 | 2190 |
700 | 1080 | 900 | 1000 | 840 | 530 | 45 | 35 | 30-34 | 28-28 | T | R1 | Rc1½ | 4215 | 3450 | 1390 | 530 | 2780 |
800 | 1190 | 1020 | 1120 | 950 | 590 | 40 | 35 | 24-33 | 24-33 | T | R1½ | Rc2½ | 4275 | 3520 | 1570 | 630 | 3175 |
